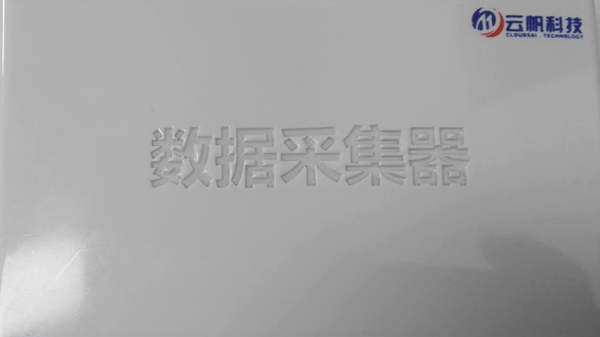

CSDC DTU说明书

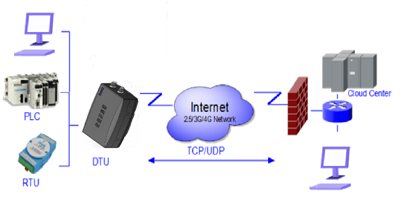

ZXYG016 CSDC DTU是一种全网通物联网无线数据终端，为用户提供无线长距离数据传输功能。

该产品采用进口高性能的工业级32位通信处理器和中消云感的工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供USB接口，可直接连接串口设备，实现数据透明传输功能。

该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

产品特点

工业级应用设计

◆采用中消云感高性能工业级无线模块
◆采用进口高性能工业级32位通信处理器
◆采用塑料外壳，保护等级IPX3。金属外壳和系统安全隔离，特别适合于工控现场的应用
◆宽电源输入（DC 9~24V）

稳定可靠

◆WDT看门狗设计，保证系统稳定
◆采用完备的防掉线机制，保证数据终端永远在线
◆USB接口内置15KV ESD保护
◆SIM/UIM卡接口内置15KV ESD保护,直接焊接，不丢卡，安全可靠
◆电源接口内置反相保护和过压保护
◆天线接口防雷保护

标准易用

◆提供标准USB接口，可直接连接串口设备
◆智能型数据终端，上电即可进入数据传输状态
◆提供功能强大的中心管理软件，方便设备管理
◆使用方便，灵活，多种工作模式选择
◆方便的系统配置和维护接口
◆支持串口软件升级和远程维护

功能强大

◆支持双数据中心备份传输及多数据中心同步传输
◆支持根据域名和IP地址访问中心
◆内嵌标准的TCP/IP协议栈，支持透明数据传输
◆支持APN/VPDN
◆支持本地存储，64MBYTE容量
◆自带中国芯的北斗定位功能
◆自带银行卡级别的高安全保密加密功能
◆存储和传输采用两套中消云感的专利算法
◆行业最高级别的7KV的群脉冲抗干扰设计
◆行业最高级别的15KV的静电抗保护设计

产品规格

无线参数

项目	内容
无线模块	工业级无线模块
标准及频段	LTE-TDD: B41、B40、B39、B38 LTE-FDD: B3 、B1 TD-SCDMA: B39、B34 WCDMA: B1 EVDO/CDMA1X: BC0 CDMA GSM: B8、B3
最大发射功率	WCDMA Bands: 24 +1/-3dBm (Power Class 3) GSM Band 8: 33±2dBm (Power Class 4) GSM Band 3: 30±2dBm (Power Class 1) LTE: +23dBm +2.7/-2.7dB (Power Class 3) TD-SCDMA : 24 +1/-3dBm (Power Class 2)
接收灵敏度	≤110dBm

硬件系统

项目	内容
CPU	进口工业级32位通信处理器
FLASH	512KB
RAM	20KB
FLASH	64MB

接口类型

项目	内容
串口	1个USB接口，内置15KV ESD保护，串口参数如下： 数据位：8位 停止位：1位 校验：无校验 串口速率：115200bits/s
指示灯	具有“RUN”、“NET”、“UPLOAD”
天线接口	标准SMA阴头天线接口，特性阻抗50欧
电源接口	标准的3芯火车头电源插座，内置电源反相保护和过压保护

供电

项目	内容
标准电源	DC 12V/1.0A
供电范围	DC 9~24V
通信电流	＜600mA (12V)

物理特性

项目	内容
外壳	塑料外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	100x60.5x22 mm (不包括天线和安装件)
重量	105g

其它参数

项目	内容
工作温度	-25~+75ºC（-13~+167℉）
扩展工作温度	-30~+85ºC（-22~+185℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
